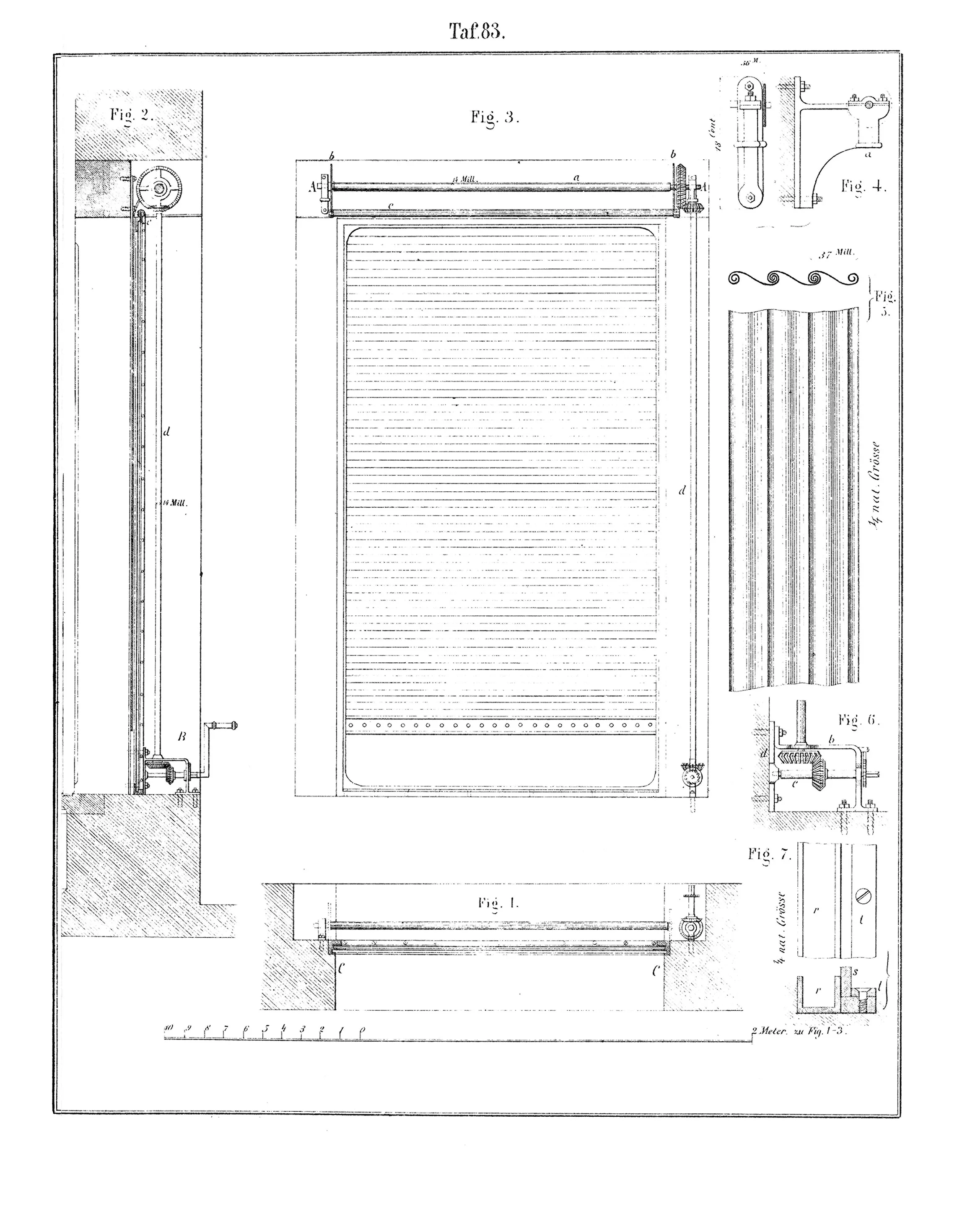

Die Construction eines solchen Ladens ist auf Taf. 83 dargestellt, und zwar in Fig. 1 der Grundriß, in Fig. 2 der Durchschnitt des Fensters mit der Verschlußvorrichtung; in Fig. 3 die Ansicht von Innen; Fig. 4 vordere und Seitenansicht des gegossenen Trägers „support“ A (Fig. 3); Fig. 5 Querschnitt und Ansicht der gefalzten Bleche, aus welchen der Laden besteht, in wirklicher Größe; Fig. 6 die Kurbel B ( Fig. 2) in doppeltem Maßstabe, und Fig. 7 endlich der Querschnitt und die theilweise Ansicht des Rahmens C (Fig. 1) in wirklicher 1/4 Größe.
Das Blechrouleau besteht nun, wie oben ausgeführt, aus S förmig gefalzten Blechen, von welchen das letzte auf die, 14 mm im Durchmesser starke schmiedeiserne Welle a Fig. 3 aufgenietet ist, auf der sich das Rouleau aufrollt. An den Enden dieser Welle sind Zapfen angeschmiedet, welche in den Trägern Fig. 4 ruhen, und die mit je 2 Steinschrauben an den Fenstergewänden befestigt sind.
Damit das Rouleau sich nicht verschieben kann, sind die Blechscheiben b b Fig. 3 an der Welle befestigt, sowie die hölzerne 6-9 cm starke Welle c Fig. 2 und 3 den Zweck hat, die Reibung des Rouleau zu vermindern.
An dem einen Ende der eisernen Welle a Fig. 3 befindet sich ein Winkelrad von Gußeisen, welches in ein anderes der Vertikalwelle d eingreift, die an ihren, untern Ende ebenfalls mit einem Winkelrad versehen ist, das durch die Kurbel in Bewegung gesetzt wird.
Die Vertikalwelle d endet oben in einem Zapfen, welcher durch den Träger Fig. 4 in a gehalten wird. Unten geht sie durch einen schmiedeisernen Bügel b Fig. 6, auf welchem sie zugleich durch einen angeschmiedeten Ring aufsitzt.
Die Welle c Fig. 6 läuft mittelst Zapfen in der Platte d, welche durch Steinschrauben am Gewände gehalten ist, und geht durch den Bügel b, vor welchem sie mit einem Zahnrädchen versehen ist, mit einem Sperrhaken, damit das Rouleau in jeder beliebigen Lage erhalten werden kann. Dasselbe läuft in 2 schmiedeisernen Rahmen r Fig. 7, hinter welchen das Spiegelglas s liegt, das durch die aufgeschraubte Schiene, „Glasfalzleiste“ t gehalten wird.
Der herabgelassene Rouleauladen wird unten durch 2 Haken von innen gefaßt, damit er von außen nicht gehoben werden kann. Bringt man an den obersten Blechen kleine Schlitze an, so kann man das Innere des abgeschlossenen Raumes mäßig erleuchten.
